Dans un environnement de plus en plus énergivore, le choix de l’alimentation électrique chez soi se doit d’être rigoureusement réfléchi. L’installation d’un tableau électrique 380V représente un enjeu crucial pour optimiser la consommation d’électricité et garantir la sécurité au sein de son habitat. En effet, ce type d’installation n’est pas seulement réservé aux industries ; de plus en plus de ménages optent pour le triphasé pour alimenter des équipements à forte demande énergétique, comme les pompes à chaleur ou les systèmes de climatisation. Dans un pays où les normes de sécurité électrique sont de plus en plus strictes, il est indispensable de bien comprendre les tenants et aboutissants de ce processus. Cet article propose une analyse approfondie des étapes nécessaires pour installer un tableau électrique approprié, en insistant sur le respect des normes électriques en vigueur.

Comprendre le courant triphasé et ses avantages

Avant de se lancer dans l’installation, il convient d’assimiler les fondements du courant triphasé à 380V. Reposant sur trois conducteurs décalés de 120 degrés, ce système permet une distribution d’énergie plus équilibrée et stable pour des charges importantes, contrairement au monophasé. Ce niveau de puissance améliore l’efficacité globale, tout en réduisant les pertes d’énergie. On observe que cette configuration est particulièrement bénéfique pour les installations industrielles, mais elle s’avère également adaptée à de multiples appareils dans le cadre résidentiel.

Le choix du triphasé s’accompagne d’un meilleur rendement énergétique, notamment grâce à une utilisation optimale de la capacité des équipements électroménagers. Par exemple, les équipements nécessitant une forte intensité, tels que les moteurs électriques, profiteront des avantages liés à cette configuration. En optant pour un tableau électrique triphasé, les utilisateurs bénéficient d’une meilleure gestion de la consommation, réduisant ainsi les risques de surcharge, notamment en cas d’utilisation simultanée d’appareils gourmands en énergie.

Différences essentielles entre 380V et 220V

Pour bien appréhender l’installation électrique, il est crucial de distinguer entre les tensions de 380V et 220V. Dans un système triphasé, la tension entre deux phases est de 380V, tandis qu’entre une phase et le neutre, elle est de 220V. Cette double nature permet de répondre à des besoins variés au sein d’une même installation. Pourquoi cette distinction est-elle importante ? En réalisant un câblage électrique optimal, il est possible de maximiser la performance des appareils tout en garantissant la sécurité des utilisateurs.

La tension de 380V est principalement utilisée pour les appareils lourds, comme les chaudières ou certains équipements de cuisine professionnelle, tandis que les prises et les luminaires fonctionnent généralement à 220V. Ce savant mélange permet aux ménages modernes d’accéder à des technologies de pointe tout en préservant la sécurité énergétique de leur habitat.

Les étapes de préparation avant l’installation

La préparation constitue une phase déterminante avant d’entamer l’installation d’un tableau électrique 380V. Cela inclut une étude de la charge électrique à domicile ainsi que le choix des matériaux conformes aux normes. Il est crucial de réaliser un bilan précis des appareils électriques afin de déterminer la puissance nécessaire.

Étude préalable et dimensionnement du tableau électrique

Effectuer une étude de charge est indispensable pour comprendre l’ensemble des besoins énergétiques de votre logement. Cette étude doit tenir compte de la puissance nominale de chaque appareil, ainsi que de sa puissance apparente. Pour une maison de taille moyenne, une puissance installée comprise entre 12 et 18 kW est souvent requise. Cela permettra de définir la capacité nécessaire pour le tableau électrique, garantissant une protection adéquate pour chaque circuit.

Pour réaliser ce type de calcul, il est recommandé de faire appel à un professionnel ou d’utiliser un logiciel spécialisé. Le dimensionnement précis de l’installation est d’autant plus important afin d’éviter tout risque de surcharge qui pourrait causer des pannes sérieuses ou des incendies.

Choix des matériaux : sécurité et conformité

Le choix des matériaux est tout aussi essentiel pour garantir une installation électrique performante. Privilégiez des produits certifiés conformes aux normes ; en France, la norme NF C 15-100 est un repère incontournable. Pour un tableau électrique, optez pour un coffret en matériau résistant, de dimensions adaptées, capable d’héberger les multiples disjoncteurs nécessaires.

Les disjoncteurs doivent être de bonne qualité pour assurer une protection efficace contre les surcharges et les courts-circuits. En ce qui concerne les circuits de prises de courant, l’utilisation d’un différentiel 30mA est obligatoire pour la protection des personnes.

Les impératifs de sécurité lors de l’installation

La sécurité est un impératif indissociable de toute intervention électrique. Cela inclut l’utilisation d’un équipement de protection individuelle (EPI) adapté pour éviter tout risque d’accident. Des gants isolants, des lunettes de protection et des chaussures de sécurité sont des éléments clés pour garantir un environnement de travail sécurisé.

Dangers associés à une installation électrique

Un tableau électrique mal installé ou mal câblé peut engendrer des difficultés de fonctionnement sérieuses, voire des accidents tragiques. Un court-circuit peut provoquer une surchauffe des câbles entraînant ainsi des blessures graves. En 2026, les statistiques sur les accidents électriques continuent d’inquiéter ; le respect des normes de sécurité est donc impératif. Évaluer les risques associés à l’électricité triphasée est essentiel pour éviter toute exposition à des situations dangereuses.

Par exemple, contact direct avec un conducteur nu peut entraîner des blessures potentiellement mortelles. Il est donc recommandé d’utiliser un vérificateur d’absence de tension (VAT) avant d’intervenir. Les composants doivent être vérifiés régulièrement pour s’assurer de leur bon état de fonctionnement et pour prévenir toute surcharge.

Contrôle des équipements et procédures de sécurité

Avant toute installation, il est primordial de couper l’alimentation générale et de vérifier l’absence de tension à l’aide du VAT. L’utilisation d’outils conformes aux normes de sécurité permet également de garantir que l’installation se déroule sans encombre. Ne jamais travailler sous tension est une règle d’or dans le domaine de l’électricité.

• Coupez l’alimentation et verrouillez le disjoncteur principal.
• Vérifiez l’absence de tension avec un VAT.
• Utilisez un matériel de qualité, vérifié avant chaque utilisation.
• Évitez tout contact direct avec les conducteurs alimentés.
• Opérez dans un espace propre, sec et bien éclairé.

Procédures de montage du tableau électrique

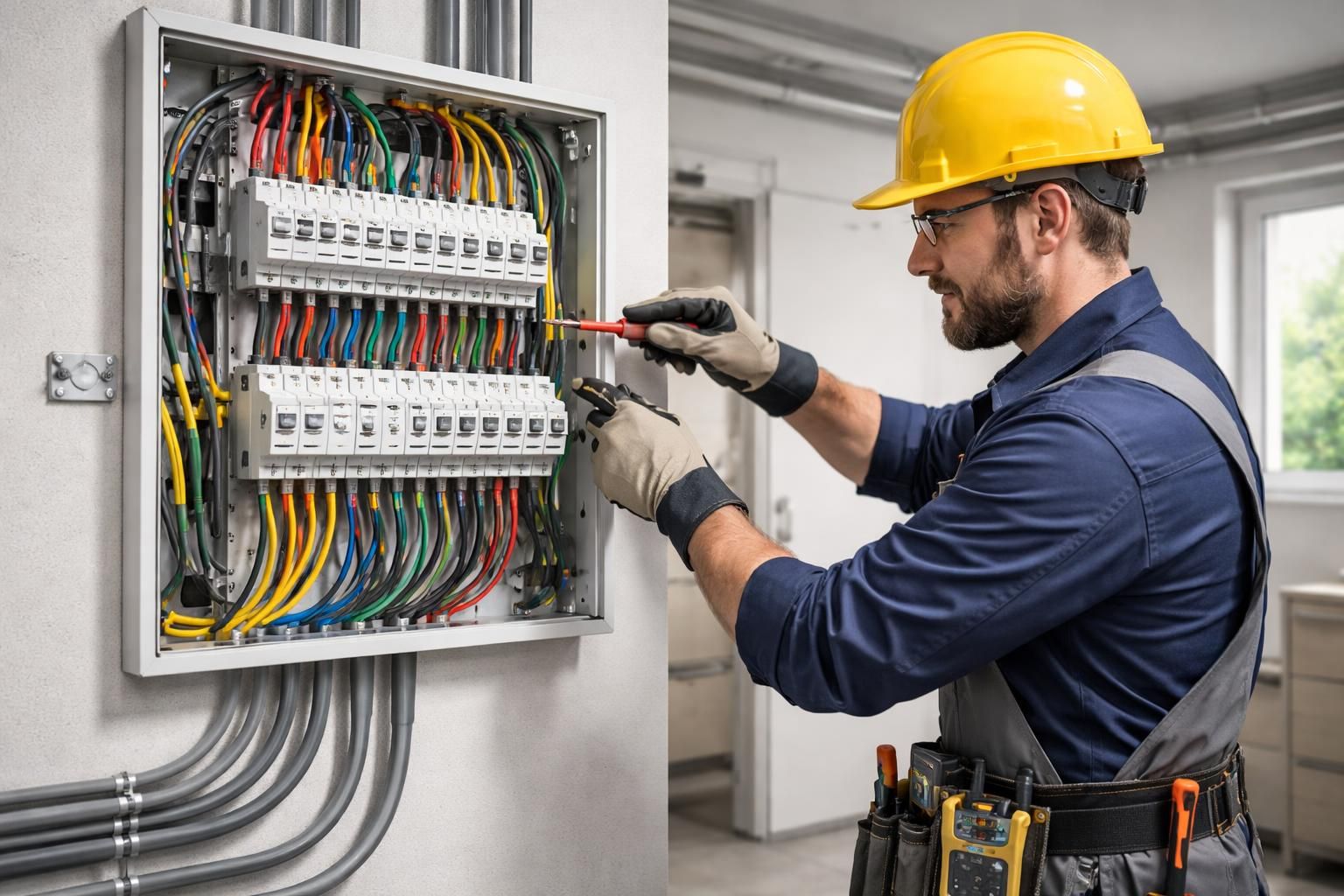

Le montage d’un tableau électrique 380V nécessite une attention particulière à chaque étape, de l’installation du tableau à la vérification finale des connexions. Voici un guide détaillé sur le processus de montage.

Préparation et fixation du tableau

Commencez par choisir un emplacement adéquat pour le tableau électrique, qui doit être facilement accessible. Il est essentiel que l’emplacement garantisse une bonne ventilation et soit éloigné des sources d’humidité. Fixez solidement le tableau au mur à l’aide de méthodes appropriées, comme des chevilles spéciales. Une fois cela fait, préparez une liste des équipements à intégrer, y compris les disjoncteurs et les contacteurs, et vérifiez que ces composants sont conformes aux normes.

Câblage : raccordement des circuits

L’étape suivante consiste à raccorder les conducteurs aux bornes du disjoncteur. Des schémas électriques bien réalisés vous aideront à vous repérer et à garantir un câblage cohérent et correct. Les câbles doivent être sélectionnés en fonction de leur section, qui doit être conforme aux recommandations de la norme NF C 15-100.

Il est impératif de respecter le code couleur pour éviter les confusions : marron (phase), bleu (neutre) et vert/jaune (terre). Les disjoncteurs doivent être placés logiquement et selon les secteurs qu’ils protègent, garantissant ainsi une maintenance facilité.

Tests et mise en service de l’installation

Une fois le montage terminé, l’étape de mise sous tension est cruciale. Ne mettez pas l’installation sous tension tant que toutes les vérifications nécessaires n’ont pas été effectuées.

Contrôle final avant mise sous tension

Avant de remettre le courant, un contrôle visuel de l’ensemble de l’installation s’impose. Mesurer les tensions entre chaque phase et entre phase et neutre avec un multimètre garantit que tout est en ordre. Chaque disjoncteur ainsi que les différents circuits doivent être testés pour confirmer leur bon fonctionnement. En cas d’anomalie, il faut procéder à des vérifications immédiates.

Équilibrage des phases

Pour garantir une longévité des équipements, un équilibrage des circuits sur les phases est essentiel. Cela permettra non seulement de réduire les pertes d’énergie, mais aussi d’éviter toute surcharge sur un seul circuit. Une approche équilibrée rendra l’ensemble de l’installation plus fiable et moins enclin aux pannes.

Maintenance et dépannage d’un tableau électrique 380V

Pour garantir que l’installation fonctionne efficacement sur le long terme, la maintenance préventive est essentielle. Cela inclut un contrôle régulier des disjoncteurs et des connexions. En effet, l’environnement où se trouve le tableau peut influer sur sa durabilité ; poussière et humidité peuvent causer des problèmes à long terme.

Pannes fréquentes et mesures correctives

Les pannes les plus communes liées à un tableau électrique incluant le déclenchement intempestif de disjoncteurs ou des courts-circuits. Identifier la source d’un déclenchement peut souvent nécessiter des vérifications systématiques des appareils raccordés. En cas de défaut d’isolement, par exemple, l’utilisation d’un contrôleur d’isolement peut aider à localiser le problème.

Intégration de technologies modernes et domotique

Adopter des systèmes intégrés comme la domotique peut optimiser votre installation électrique. Cela permet non seulement un suivi de la consommation en temps réel, mais également un contrôle automatisé des équipements électroménagers. D’autant plus, l’intégration de compteurs intelligents contribue à une gestion responsable de l’énergie.

La mise en place de systèmes connectés peut aider à réduire la consommation d’énergie, tout en offrant une commodité précieuse au sein de la maison. Par exemple, la possibilité de gérer les lumières et les appareils à distance améliore le confort de vie tout en favorisant l’économie d’énergie.
